3 ان 1 آٹومیٹک پوزیشننگ سی این سی کاپر بس بار مشین

پروڈکٹ کا نام: سی این سی آٹومیٹک پوزیشننگ بس بار مشین، میٹریل بلاک کرنے کے لیے چار سروو موٹرز، تین پمپس، اور تین ورک سٹیشن، تین ورک سٹیشنوں کو چھدرن، مونڈنے اور موڑنے کے لیے خودکار پوزیشننگ CNC سسٹم سے لیس، وولٹیج: 380V/220V/415V (اپنی مرضی کے مطابق) موٹر پاور 3 X5.5 KW، زیادہ سے زیادہ شیئر فورس (KN): 800

انکوائری بھیجنے

تصریح

مصنوعات کی وضاحت

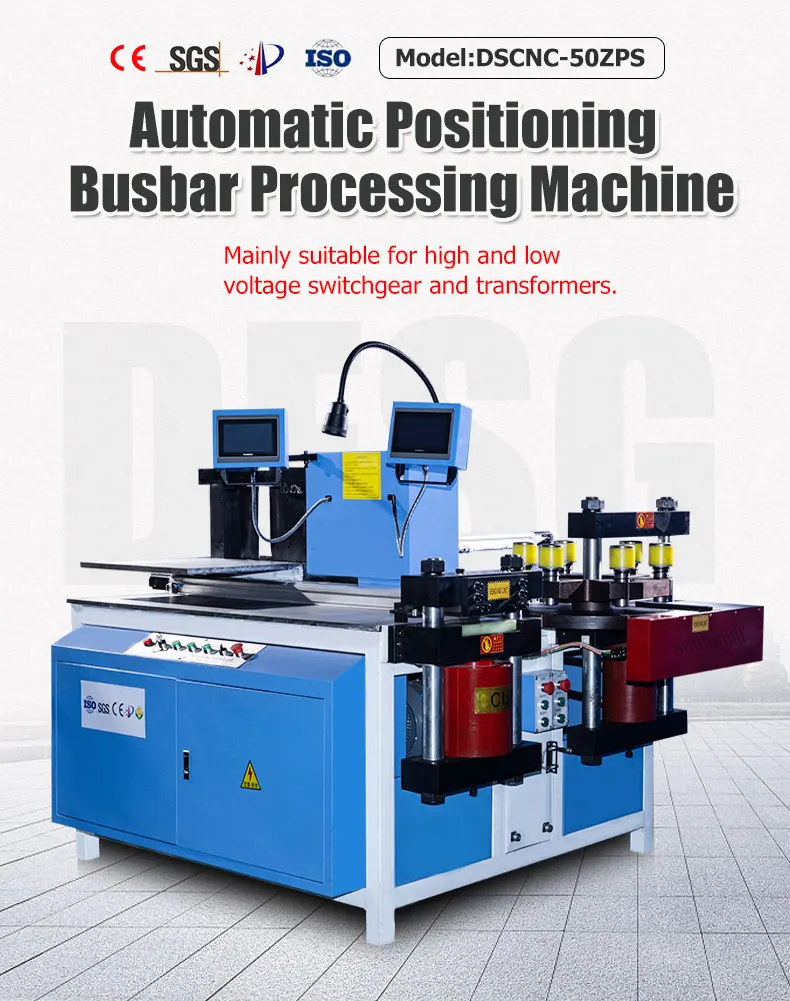

3 ان 1 آٹومیٹک پوزیشننگ سی این سی کاپر بس بار مشین

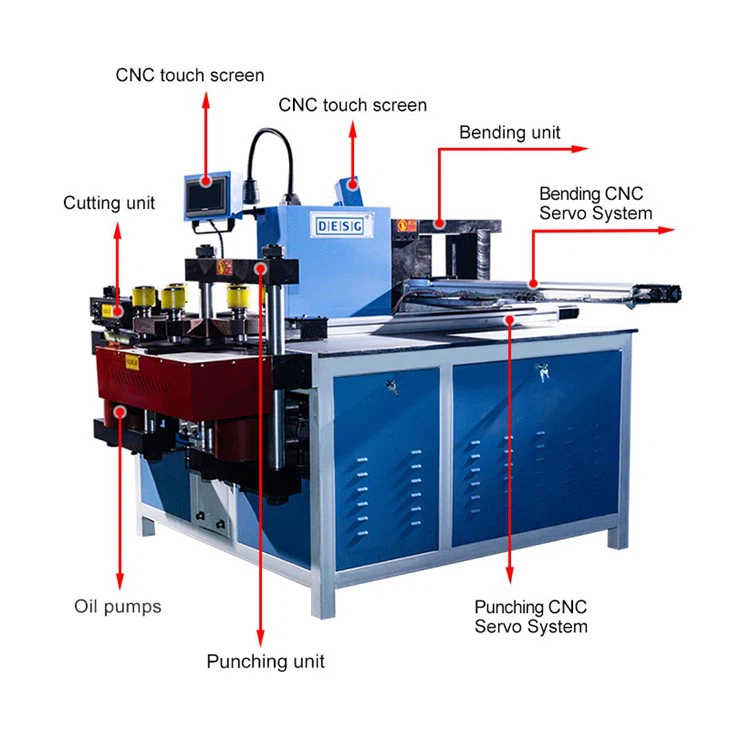

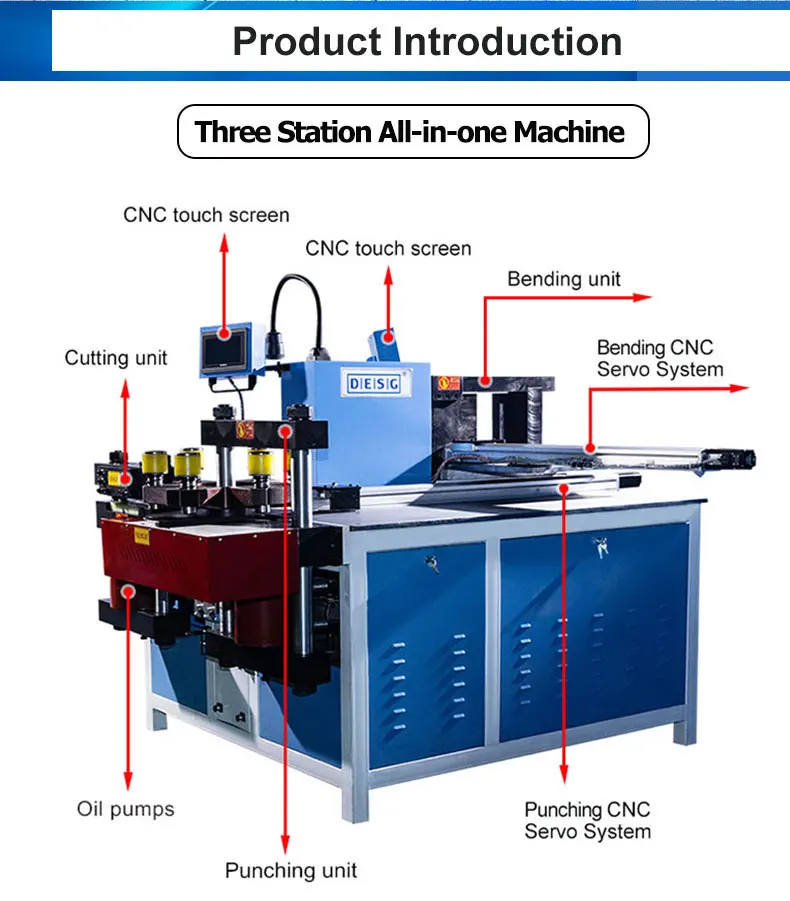

یہ مشین تین پروسیسنگ اسٹیشنوں سے لیس ہے: چھدرن، مونڈنا، اور موڑنا۔

یہ تین آزاد ہائیڈرولک سسٹمز، اور چھدرن، مونڈنے، اور کے ساتھ ڈیزائن کیا گیا ہے۔

موڑنے والے اسٹیشن بیک وقت کام کر سکتے ہیں۔

3 In 1 Busbar Machine automatic Busbar Machine

Servo Positioning Punching Busbar Machine

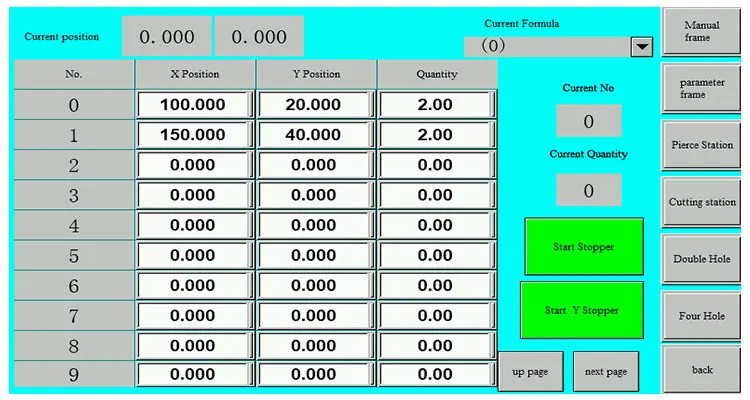

● پنچنگ موڈ

(1) مختلف نقاط کے ساتھ متعدد فاسد چھدرن کے سوراخوں کو سیٹ کریں، اور براہ راست نقاط کو پُر کریں۔

(2) متعدد ٹیمپلیٹس ترتیب دیں: 1 ہول، 2 ہولز، 4 ہولز وغیرہ، ٹیمپلیٹس کو براہ راست لاگو کرنا آسان اور موثر بناتا ہے۔

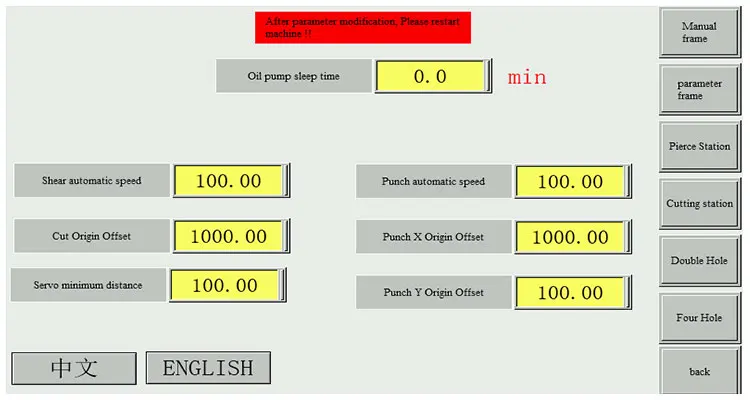

Servo Positioning Cutting Busbar Machine

● کٹنگ موڈ

(1) ایک سے زیادہ ٹکڑوں کو کاٹنے کے لیے ایک ہی لمبائی سیٹ کریں۔

(2) متعدد ٹکڑوں اور مختلف لمبائیوں کے واحد ٹکڑوں کو کاٹنے کے لیے مختلف لمبائی مقرر کریں۔

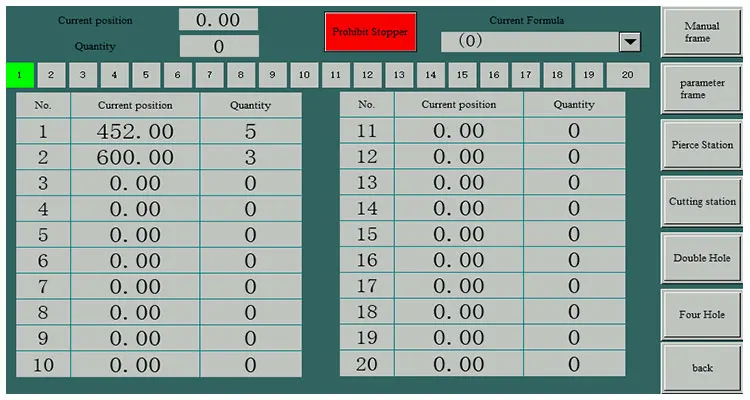

Servo Positioning Bending Busbar Machine

● موڑنے والا موڈ

(1) یوزر انٹرفیس بدیہی اور سمجھنے میں آسان ہے۔

(2) مستحکم کارکردگی اور آسان آپریشن؛ (3) اعلی موڑنے کی درستگی اور آپریشن کی اچھی ریپیٹ ایبلٹی؛ یہ سسٹم چلانے میں آسان، بدیہی ہے، اور تمام پیرامیٹرز کے لیے میموری کا فنکشن رکھتا ہے۔ مختلف ورک پیس کی پروسیسنگ کو آسانی سے مکمل کرنے کے لیے صرف ہدایات پر عمل کریں۔

تکنیکی پیرامیٹرز

فعالیت	یونٹ	DSCNC٪7b٪7b0٪7d٪7dZPS
چھدرن پروسیسنگ	زیادہ سے زیادہ چھدرن قوت (KN)	500
	چھدرن کی حد (㎜)	ф 4.3~ф 36
	زیادہ سے زیادہ موٹائی (ملی میٹر)	16
	زیادہ سے زیادہ چوڑائی (ملی میٹر)	260
قینچ پروسیسنگ	زیادہ سے زیادہ شیئر فورس (KN)	800
	زیادہ سے زیادہ موٹائی (ملی میٹر)	16
	زیادہ سے زیادہ چوڑائی (ملی میٹر)	260
موڑنے والی پروسیسنگ	زیادہ سے زیادہ موڑنے والی قوت (KN)	500
	زیادہ سے زیادہ چوڑائی (ملی میٹر)	260
	زیادہ سے زیادہ موٹائی (ملی میٹر)	16
مجموعی طول و عرض	ملی میٹر	210017101670
موٹر پاو	کلو واٹ	3٪ c3٪ 975.5KW
مشین کا وزن	کلو	2350 کلو گرام
بجلی کی ضروریات	V/F	380V، 220V، 415V حسب ضرورت
سرووس کی تعداد	سیٹ	4
پنچنگ Y-axis موثر اسٹروک	ملی میٹر	1200 ملی میٹر
چھدرن ایکس محور مؤثر سفر	ملی میٹر	2200 ملی میٹر
قینچ ایکس محور مؤثر سفر	ملی میٹر	1200 ملی میٹر
موڑنے والا سٹاپ اسٹروک	ملی میٹر	1000 ملی میٹر

پروڈکٹ کی تفصیلات

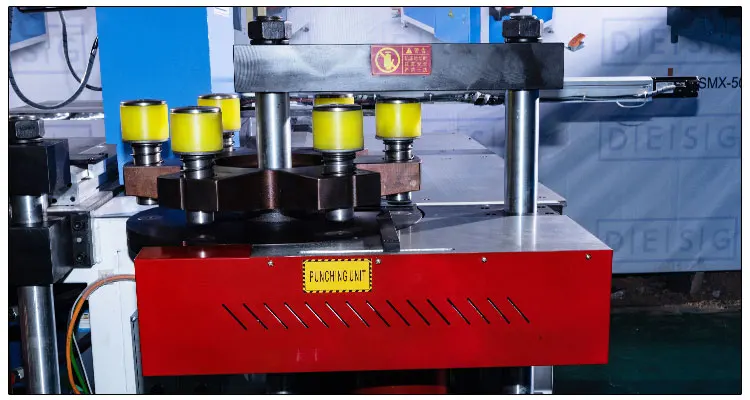

★ چھدرن یونٹ
① چھ مولڈ انٹیگریٹڈ ٹرن ٹیبل کو اپنانا (مولڈ کی تنصیب کے سوراخوں پر کارروائی کی جاتی ہے۔

اعلی درستگی کے ساتھ CNC مشینی مراکز کے ذریعہ)۔

② استعمال کے دوران، مولڈ کو بار بار تبدیل کرنے کی ضرورت نہیں ہے، اس طرح کام کی کارکردگی میں بہتری آتی ہے۔

③ ورک پیس کی سطح پر کوئی انڈینٹیشن نہیں ہے۔

④ خودکار پوزیشننگ کے لیے CNC سروو سسٹم سے لیس ہے، جسے چھوا جا سکتا ہے۔

اسکرین پر مطلوبہ ڈرلنگ فاصلہ اور پچ سیٹ کریں، اور خود بخود ایڈجسٹ کریں۔

Y-axis اور X-axis پوزیشنوں کو نشان زد کرنے کی ضرورت کے بغیر اعلی صحت سے متعلق ڈرلنگ حاصل کرنے کے لیے۔

⑤ پنچنگ سی این سی ٹچ اسکرین پنچنگ سائز کے پیرامیٹرز کے متعدد سیٹ محفوظ کر سکتی ہے،

اور نظام ترمیم شدہ چھدرن سوراخ کے سائز کے پیرامیٹرز کو محفوظ کر سکتا ہے۔ اگلی بار وہی

ورک پیس پر کارروائی کی جاتی ہے، اسے بغیر کسی ترمیم کے براہ راست بلایا جا سکتا ہے۔

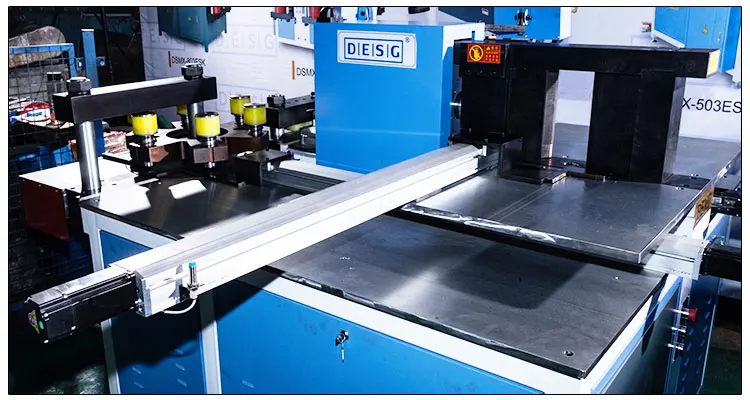

★ کاٹنا یونٹ
① ڈبل کالم اور ڈبل بلیڈ شیئر ڈھانچے کو اپنانا۔

② اوپری اور نچلی چھریوں کو عمودی اور متوازی نصب کیا گیا ہے تاکہ یہ یقینی بنایا جا سکے۔

کٹنگ کناروں فلیٹ اور burrs سے پاک ہیں کوئی فضلہ نہیں.

③ کٹنگ اسٹیشن سروو کے ذریعے کٹنگ بلاک سائز کو خود بخود کنٹرول کرتا ہے۔

موٹرز اور PLC، اسے آسان اور موثر بناتا ہے۔

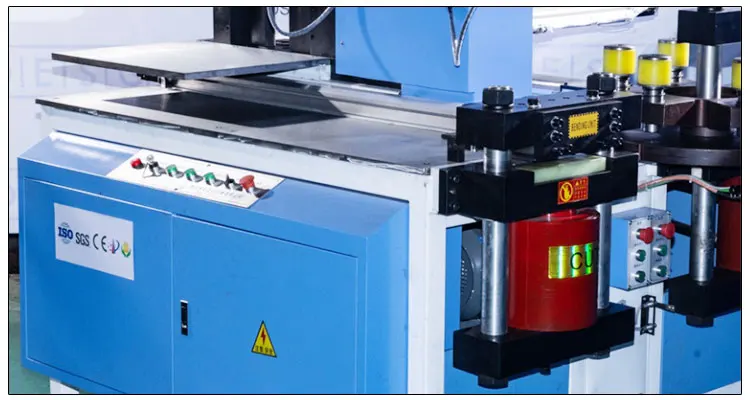

★ موڑنے یونٹ
① مولڈ کو تبدیل کرکے افقی اور عمودی موڑنے کو مکمل کریں۔

② موڑنے کا زاویہ اور تانبے اور ایلومینیم کی سلاخوں کی موٹائی درج کریں۔

زاویہ موڑنے کو انجام دیں.

③ اعلی موڑنے کی درستگی کے ساتھ سیمنز PLC کنٹرول سسٹم کو اپنانا۔

④ موڑنے والے اسٹیشن کے بائیں جانب CNC سروو سسٹم سے لیس ہے۔

خودکار پوزیشننگ کے لیے (اختیاری ضروریات کے مطابق)۔ ترتیب دے کر

ٹچ اسکرین کے ذریعے فاصلہ اور زاویہ موڑنے، خود بخود ایکس محور

موڑنے والے زاویہ کے CNC ہائیڈرولک کنٹرول کے لیے پوزیشننگ Y-axis کو ایڈجسٹ کرتا ہے،

مارکنگ کی ضرورت کے بغیر اعلی صحت سے متعلق موڑنے کا حصول۔

⑤ موڑنے والی CNC ٹچ اسکرین موڑنے والے سائز کے متعدد سیٹ محفوظ کر سکتی ہے۔

پیرامیٹرز، اور نظام ترمیم شدہ موڑنے والے سائز کے پیرامیٹرز کو محفوظ کر سکتا ہے۔

بغیر کسی ترمیم کے اگلے استعمال کے لیے۔

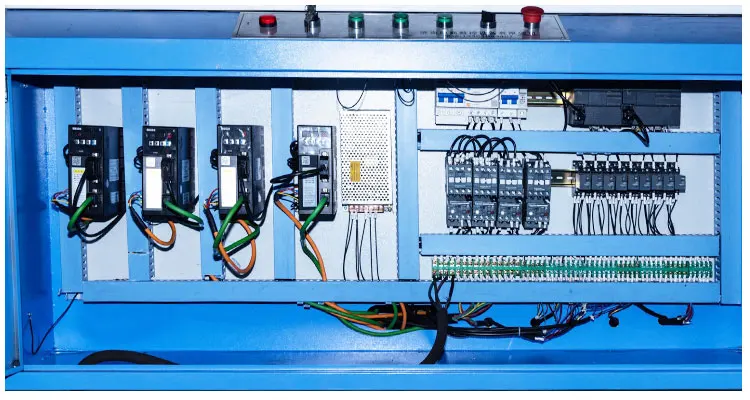

★PLC کنٹرول
① مکمل سیمنز کمپیوٹنگ سسٹم کو اپناتے ہوئے، CNC کنٹرول کے ذریعے حاصل کیا جاتا ہے۔

PLC اور نقل مکانی کے سینسر کا تعاون، موڑنے کو زیادہ درست بناتا ہے۔

سامان خود بخود کاٹنے کی لمبائی، موڑنے والے زاویہ اور موڑنے کا حساب لگاتا ہے۔

نقطہ، بنانا.

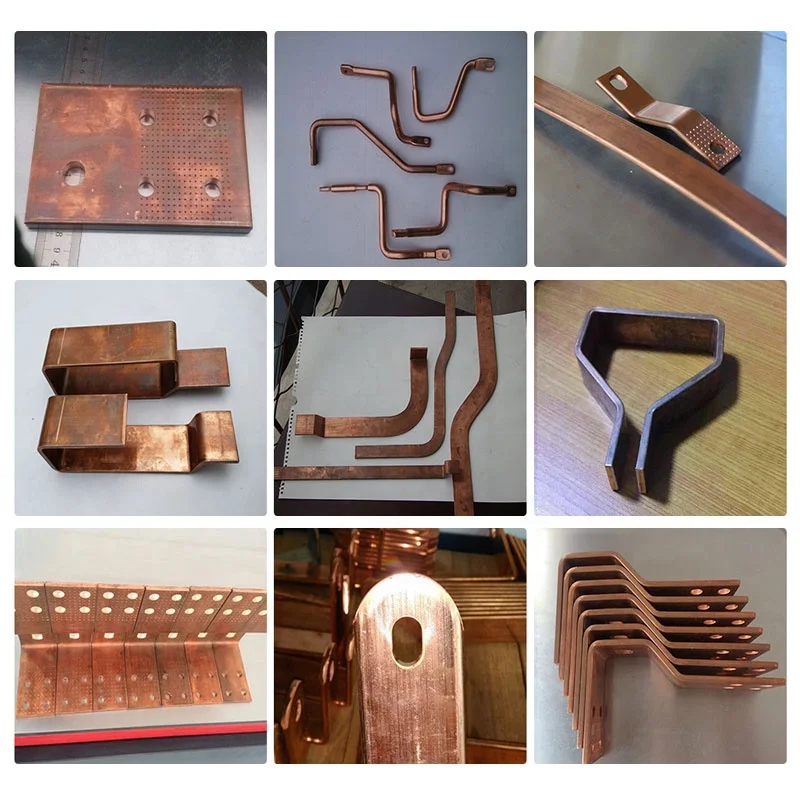

مصنوعات کے نمونے

اہم کام مختلف وضاحتوں میں تانبے اور ایلومینیم بس بار پر کارروائی کرنا ہے۔

رشتہ دار آپریشن یونٹ کی طرف سے، یہ تانبے اور ایلومینیم بس بار کے لئے مختلف قسم کی پروسیسنگ کر سکتا ہے

جلدی اور آسانی سے، جیسے مونڈنا/کاٹنا چھدرن (سرکلر ہول اور بلونگ ہول)،

فلیٹ/ افقی موڑنا، عمودی موڑنے والا U- موڑنے، ابھارنے والا فلیٹ دبانا، گھمانا

کیبل کنیکٹر پروسیسنگ وغیرہ ملٹی فنکشنل سی این سی بس بار پروسیسنگ مشین بس بار

موڑنے والی مشین۔

3 ان 1 آٹومیٹک پوزیشننگ سی این سی کاپر بس بار مشین

مصنوعات کی قابل اطلاق

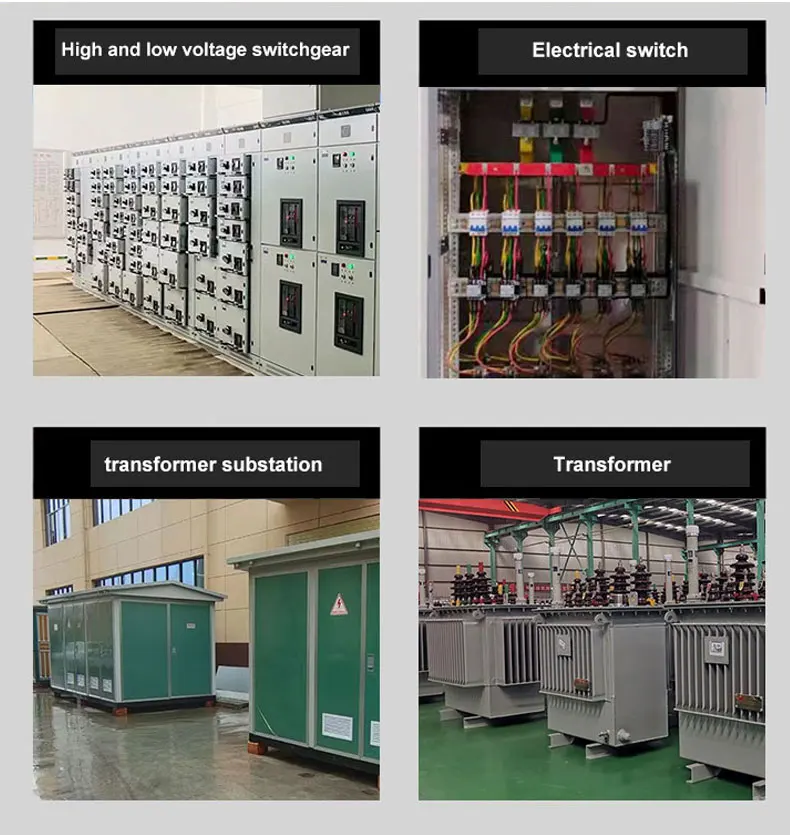

اس سوئچ گیئر کے لیے استعمال ہونے والی تھری ان ون ملٹی فنکشنل کاپر بس بار پروسیسنگ مشین

بڑے پیمانے پر سوئچ گیئر، برقی کنٹرول پینلز، ہائی اور کم وولٹیج کی تیاری میں استعمال کیا جاتا ہے

سوئچ گیئر، سب اسٹیشن، وولٹیج ٹرانسفارمرز، برقی سوئچ، جہاز سازی، الیکٹرک لفٹ

مینوفیکچرنگ، الیکٹریکل کیبنٹ مینوفیکچرنگ، اور ڈسٹری بیوشن سسٹم پروڈکٹ مینوفیکچرنگ۔

Busbar Processing Machine Used For Cabinet Manufacturing

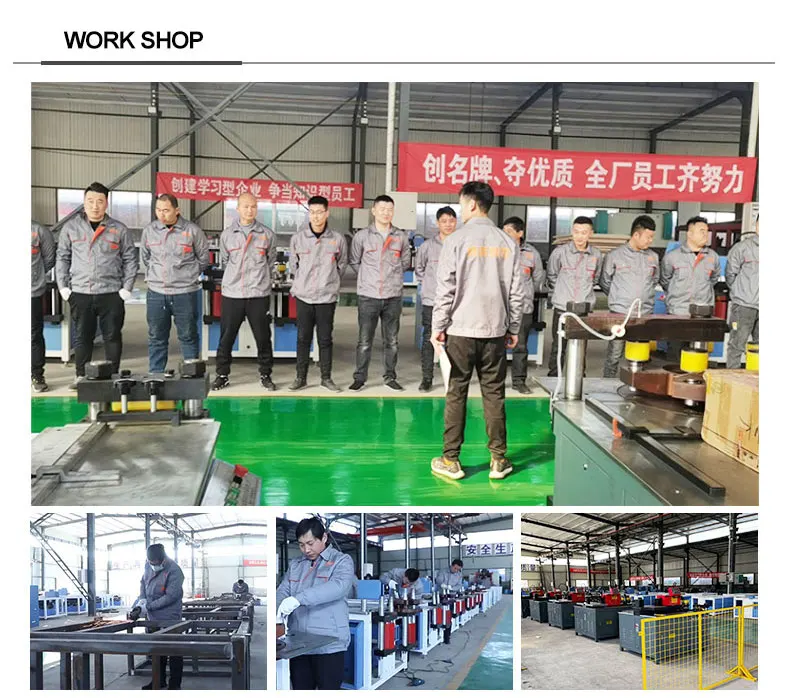

کمپنی پروفائل
